বিস্তারিত

4-স্টেজ ডিজাইন:

১. স্টেজ ১: প্রথম পাওয়ার স্টেজ (বাল্ক চার্জিং):

• এই পর্যায়ে ব্যাটারি বা সিস্টেমের চার্জিং শুরু হয় এবং এটি একটি উচ্চ প্রবাহে চার্জ হতে থাকে যতক্ষণ না একটি নির্দিষ্ট ভোল্টেজ লেভেলে পৌঁছায়।
• DSPIC30F2010 ব্যবহার করে শক্তি প্রবাহ নিয়ন্ত্রণ করা হয় এবং ভোল্টেজ ও কারেন্ট মনিটর করার জন্য ADC (Analog-to-Digital Converter) ব্যবহার করা হয়।

২. স্টেজ ২: অ্যাবসর্পশন স্টেজ:

• এখানে চার্জিং কারেন্ট কমে যায় এবং ব্যাটারি একটি নির্দিষ্ট ভোল্টেজ লেভেলে পৌঁছানোর পর এটি স্থির হয়ে থাকে।
• DSPIC30F2010 মাইক্রোকন্ট্রোলার পিডব্লিউএম (PWM) সিগন্যালের মাধ্যমে কারেন্ট নিয়ন্ত্রণ করে।

৩. স্টেজ ৩: ফ্লোট স্টেজ:

• এই স্টেজে ব্যাটারি পূর্ণভাবে চার্জ হয়ে গেলে এটি শীর্ষ ভোল্টেজে থাকে এবং অতিরিক্ত চার্জ হতে রক্ষা পায়। এখানে বর্তমান কমিয়ে রাখা হয়।
• DSPIC30F2010 সিস্টেমের অবস্থা মনিটর করে এবং শক্তি আউটপুট অনুযায়ী তা নিয়ন্ত্রণ করে।

৪. স্টেজ ৪: ডিসচার্জ বা ইকুইলাইজেশন স্টেজ:

• এই পর্যায়ে ব্যাটারি সেলের মধ্যে ভারসাম্য বজায় রাখার জন্য ব্যাটারির কিছু অংশ ডিসচার্জ করা হতে পারে।
• মাইক্রোকন্ট্রোলার ব্যাটারি অবস্থার উপর নজর রাখে এবং প্রয়োজন হলে ডিসচার্জ বা সমতা করার ব্যবস্থা নেয়।

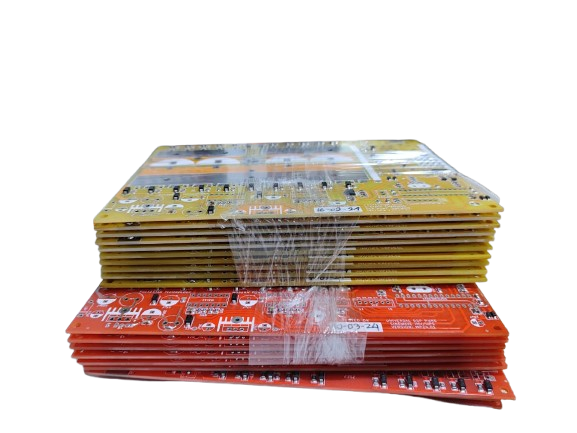

PCB ডিজাইনের প্রধান উপাদানসমূহ:

1. DSPIC30F2010 মাইক্রোকন্ট্রোলার:

   • DSPIC30F2010 একটি 16-বিট ডিজিটাল সিগনাল কন্ট্রোলার যা অত্যন্ত দ্রুত গতির কম্পিউটেশন এবং রিয়েল-টাইম ডাটা প্রসেসিং করতে সক্ষম।

2. পাওয়ার ম্যানেজমেন্ট উপাদান:

   • DC-DC কনভার্টার (ভোল্টেজ নিয়ন্ত্রণের জন্য)
   • MOSFETs এবং রিলে (পাওয়ার স্টেজের নিয়ন্ত্রণের জন্য)
   • ইন্ডাক্টর এবং ক্যাপাসিটর (এনার্জি সঞ্চয় এবং ফিল্টারিংয়ের জন্য)

3. সেন্সিং এবং ফিডব্যাক সার্কিট:

   • কারেন্ট সেন্সিং রেজিস্টর (কারেন্ট মনিটর করার জন্য)
   • ভোল্টেজ ডিভাইডার বা হল-এফেক্ট সেন্সর (ভোল্টেজ পরিমাপ করার জন্য)
   • তাপমাত্রা সেন্সর (তাপমাত্রা নিয়ন্ত্রণের জন্য)

4. ইউজার ইন্টারফেস উপাদান:

   • LED ইন্ডিকেটর (প্রতিটি স্টেজের অবস্থার জন্য)
   • বাটন বা সুইচ (ইউজার কন্ট্রোলের জন্য)
   • LCD বা OLED ডিসপ্লে (অপশনাল, উন্নত ইউজার ইন্টারফেস ফিডব্যাক)

5. কমিউনিকেশন ইন্টারফেস:

   • UART বা SPI (এক্সটার্নাল ডিভাইসের সাথে যোগাযোগের জন্য)

PCB ডিজাইন করার সময় কিছু মূল বিষয়:

1. সিগন্যাল ইন্টেগ্রিটি:

   • পাওয়ার কনভার্সন এবং উচ্চ ফ্রিকোয়েন্সির সিগন্যাল ব্যবহারের কারণে সিগন্যাল ইন্টেগ্রিটি অত্যন্ত গুরুত্বপূর্ণ। সঠিক গ্রাউন্ডিং, ডিফারেনশিয়াল পেয়ারস, এবং ডেকাপলিং ক্যাপাসিটার ব্যবহার করা উচিত।

2. থার্মাল ম্যানেজমেন্ট:

   • পাওয়ার স্টেজে অধিক কারেন্ট প্রবাহ থাকে, যা তাপ উৎপন্ন করতে পারে। তাই MOSFETs, ইন্ডাক্টরস এবং অন্যান্য উপাদানগুলোর জন্য তাপ ব্যবস্থাপনা নিশ্চিত করা উচিত, যেমন হিট সিঙ্কস বা থার্মাল ভায়া ব্যবহার করা।

3. কম্পোনেন্ট প্লেসমেন্ট:

   • উচ্চ পাওয়ার উপাদানগুলো (MOSFETs, ইন্ডাক্টরস) সিগন্যাল এবং অ্যানালগ সেকশনের থেকে দূরে রাখতে হবে যাতে ইন্টারফেয়ারেন্স কম হয়।

4. সেফটি ফিচারস:

   • ফিউজ প্রোটেকশন, অভারভোল্টেজ/অভারকারেন্ট প্রোটেকশন সার্কিটস, এবং সঠিক PCB ট্রেস উইডথ ক্যালকুলেশন করা উচিত যাতে সিস্টেমটি সুরক্ষিত থাকে।

সাধারণ ব্যবহার:

• ব্যাটারি চার্জিং সিস্টেম (যেমন লিথিয়াম-আয়ন বা লিড-অ্যাসিড ব্যাটারি চার্জিং)
• পাওয়ার ইনভার্টারস (যেমন সোলার পাওয়ার সিস্টেম)
• ইলেকট্রিক ভেহিকল (EV) ব্যাটারি ম্যানেজমেন্ট এবং চার্জিং সিস্টেম
• UPS (অন্যথার্জনযোগ্য পাওয়ার সাপ্লাই) বা ব্যাকআপ সিস্টেম

এই ডিজাইনটি DSPIC30F2010 মাইক্রোকন্ট্রোলার ব্যবহার করে 4-স্টেজ সিস্টেমের জন্য শক্তিশালী এবং নির্ভরযোগ্য পাওয়ার সাপ্লাই ব্যবস্থা তৈরি করতে পারে।
